与自控系统集成例子

本文以通过OPC触发器读取OPC服务器上阀门运行次数或电机运行时间的标记点，当运行次数或者运行时间达到设置值时，从而触发rockwelltpm系统自动产生一个维保任务的实际场景为例，配置步骤如下。

软件安装

TOPServer安装

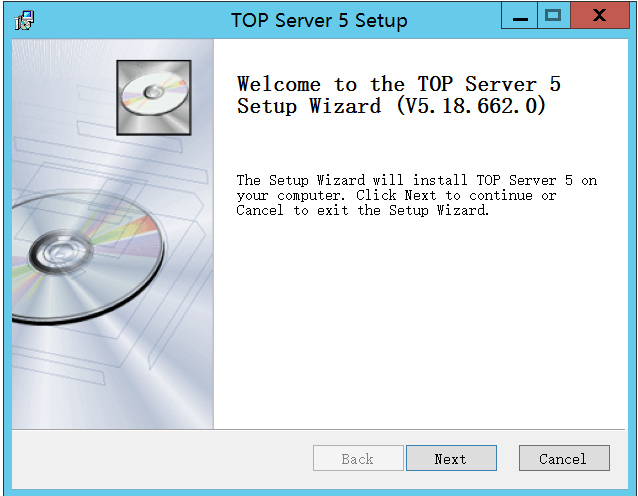

点击打开安装文件，点击下一步，按提示安装，如图：

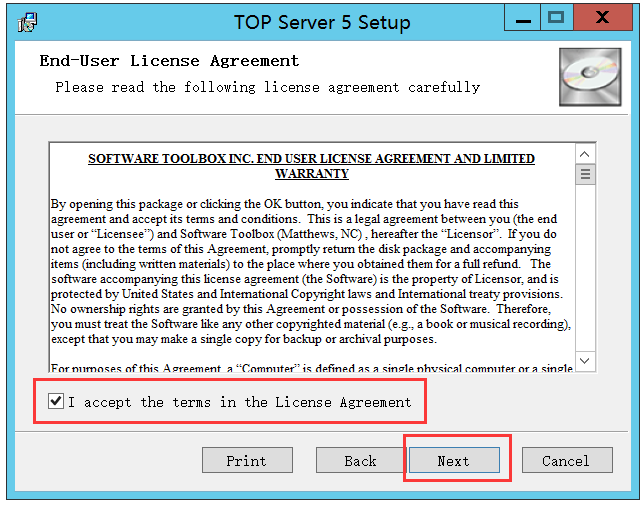

选择同意，点击下一步，如图：

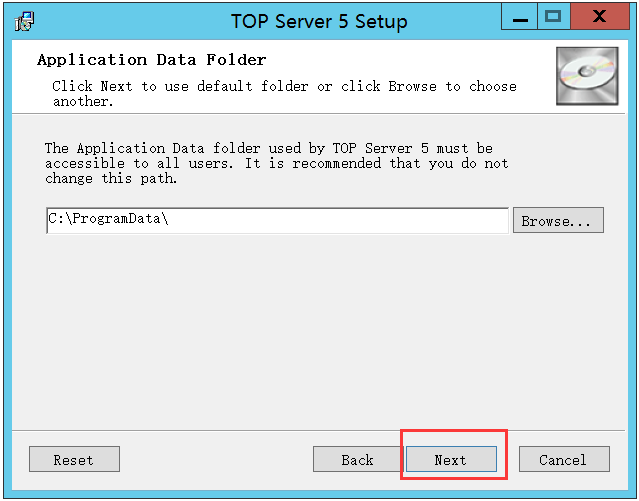

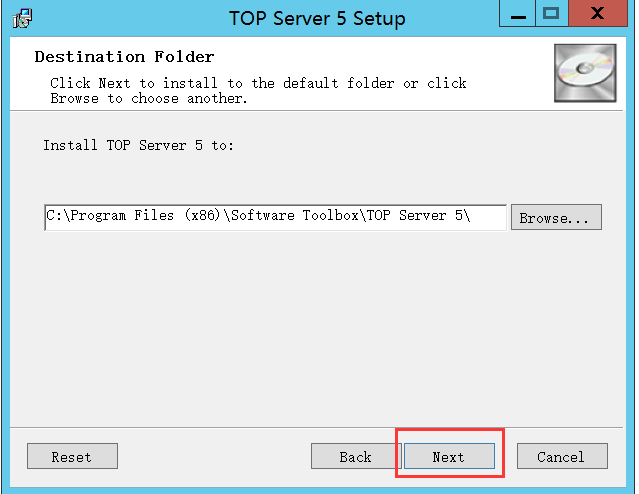

安装路径、程序存储路径默认即可，点击下一步，如图：

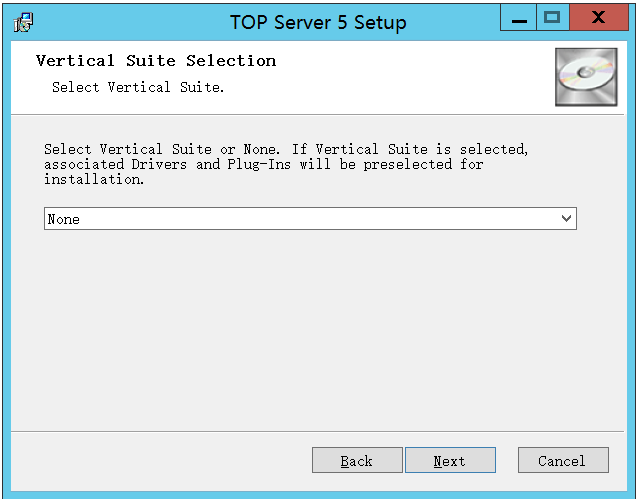

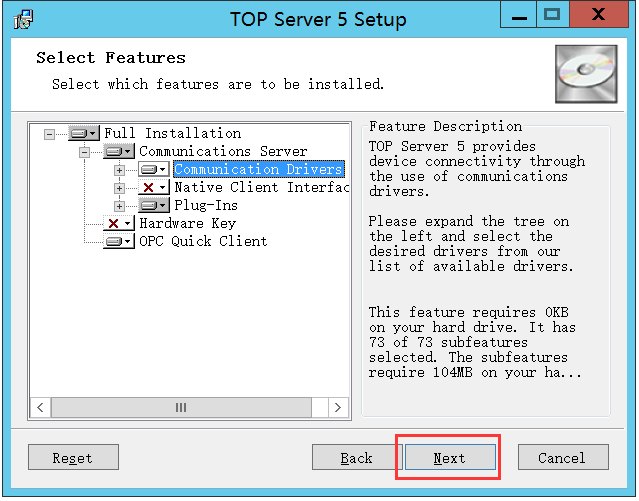

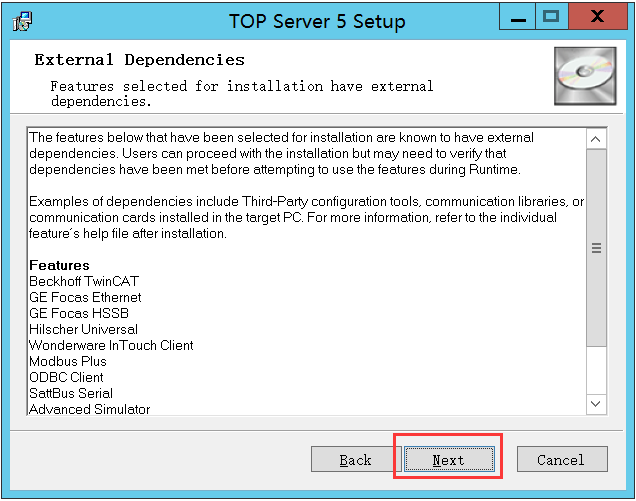

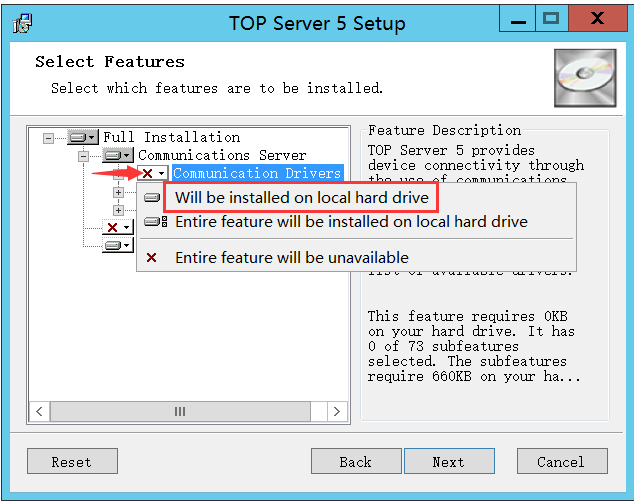

安装驱动，点击下一步，如图：

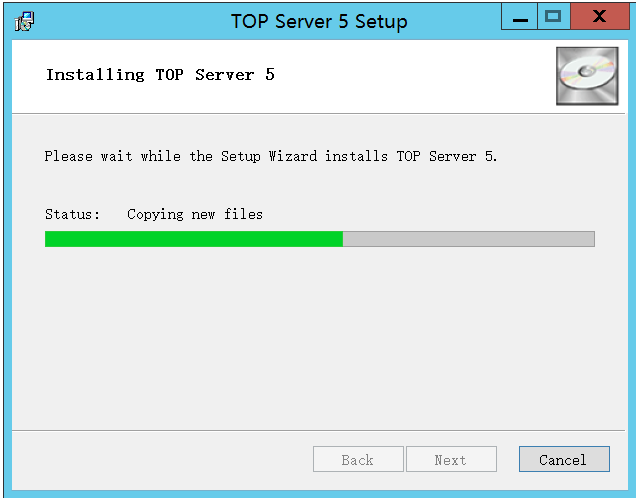

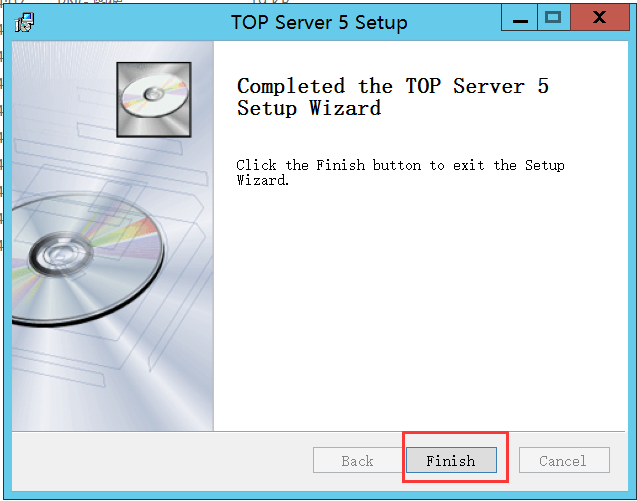

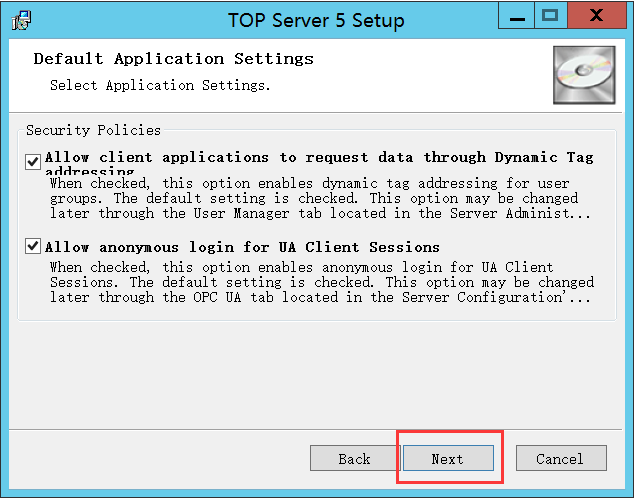

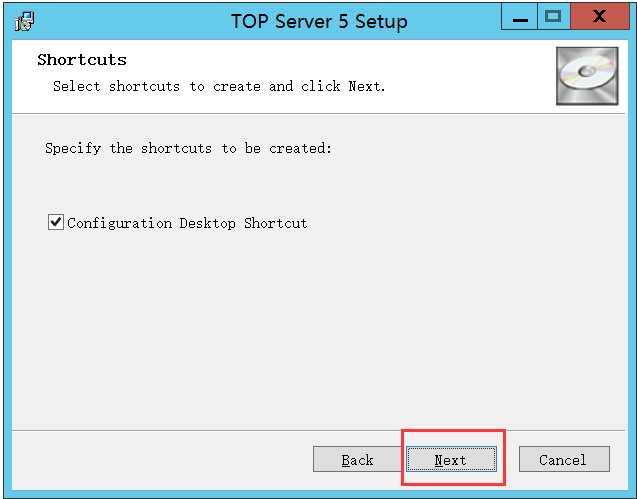

一直点击下一步，直至完成，如图：

OPC触发器安装

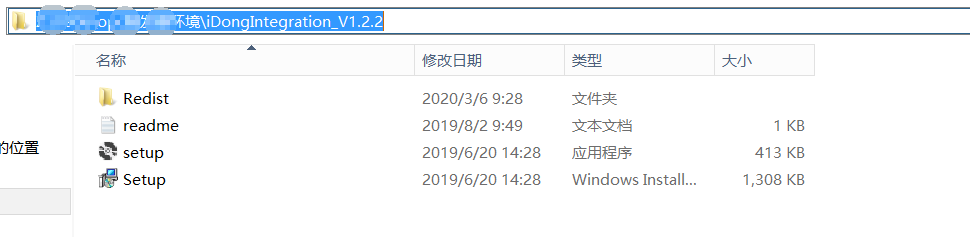

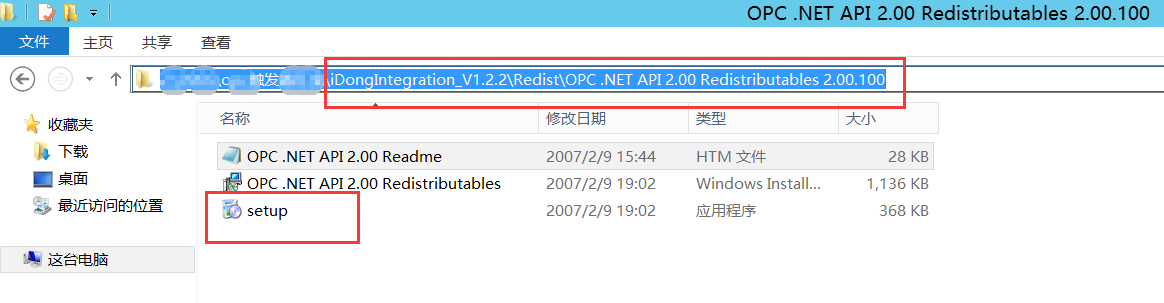

点击打开iDong rockwelltpm Integration Agent V1.2.2安装包文件夹，继续打开Redist文件夹，找到Redist\OPC .NET API 2.00 Redistributables 2.00.100目录下的setup.exe安装文件，如图：

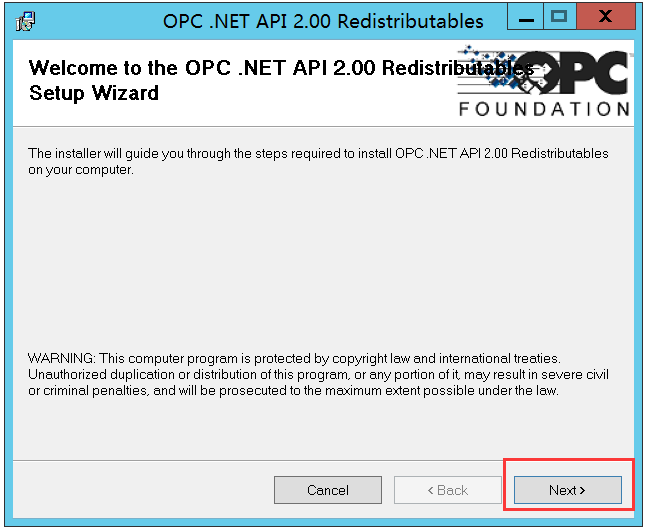

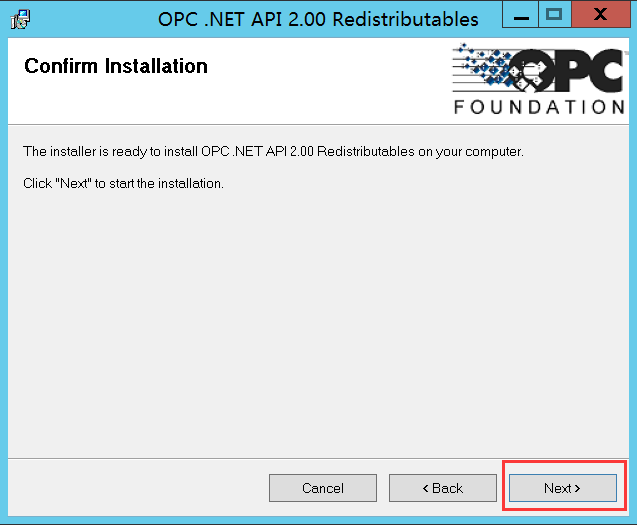

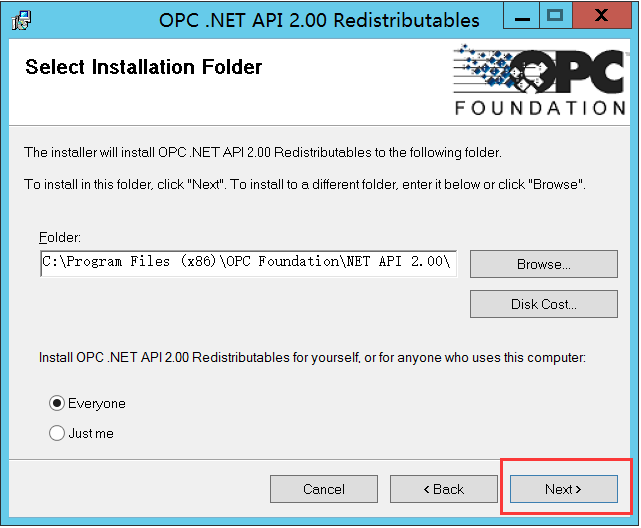

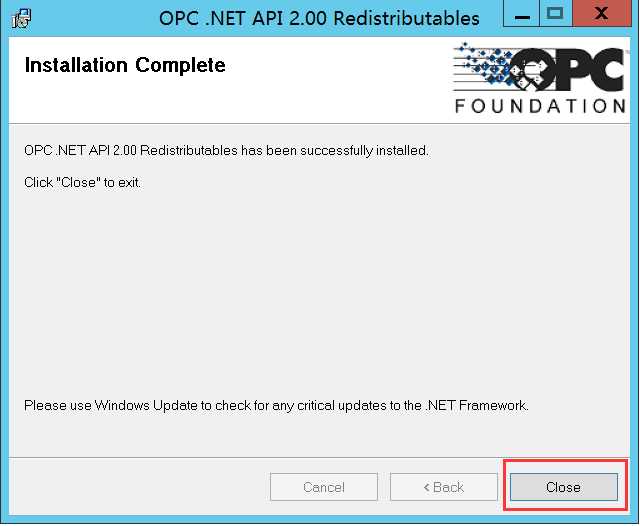

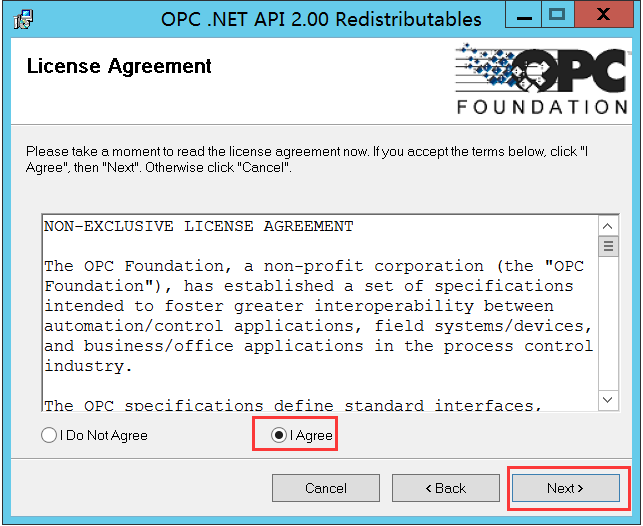

点击打开setup.exe安装文件，按提示点击下一步进行安装，直至结束如图：

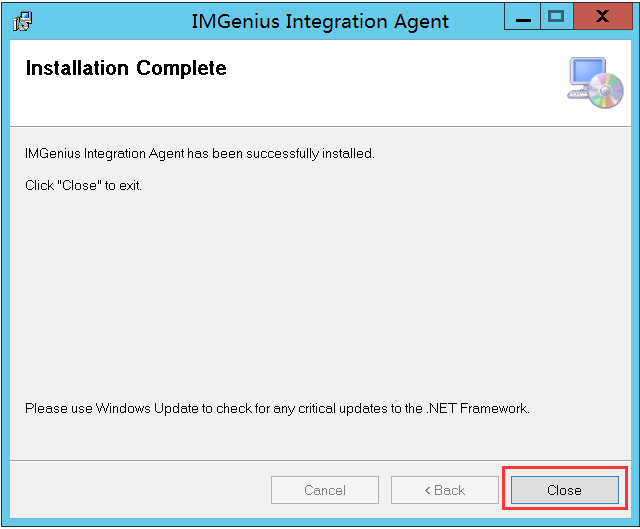

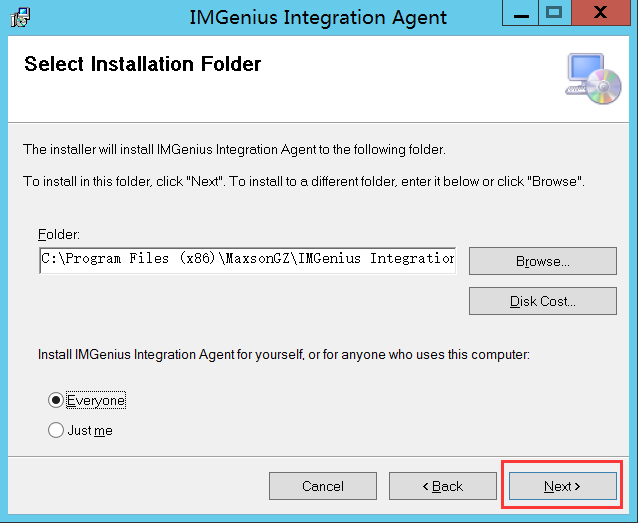

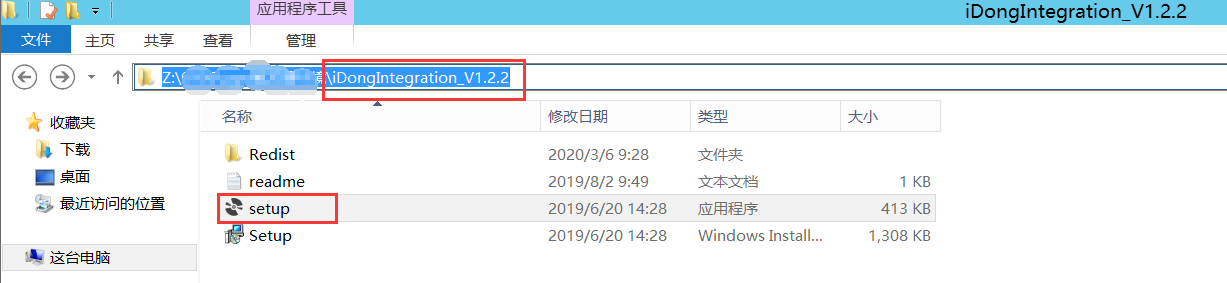

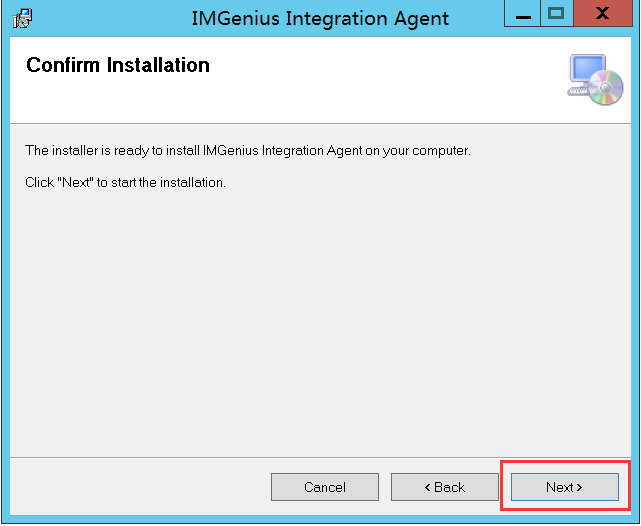

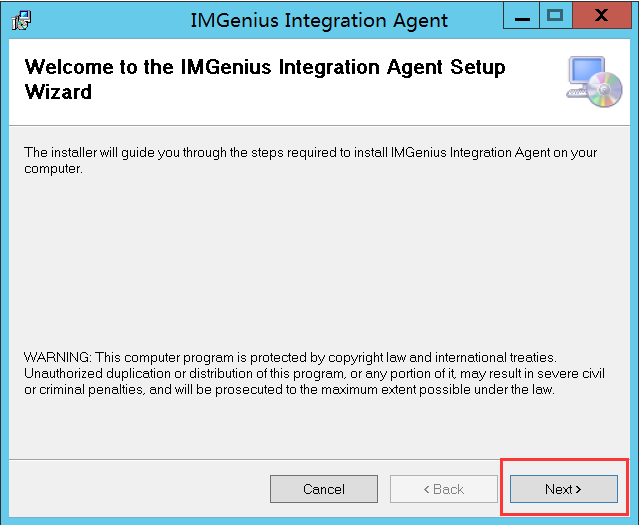

返回安装包文件夹首页，找到setup.exe安装文件，点击打开并按提示安装直至完成，如图：

rockwelltpm demo解决方案配置

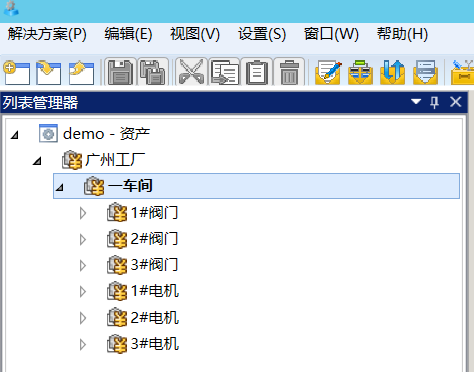

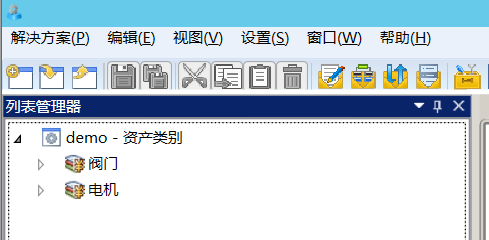

新建一个解决方案，包含阀门和电机等资产类别，并且新建1#阀门、2#阀门、3#阀门、1#电机、2#电机、3#电机

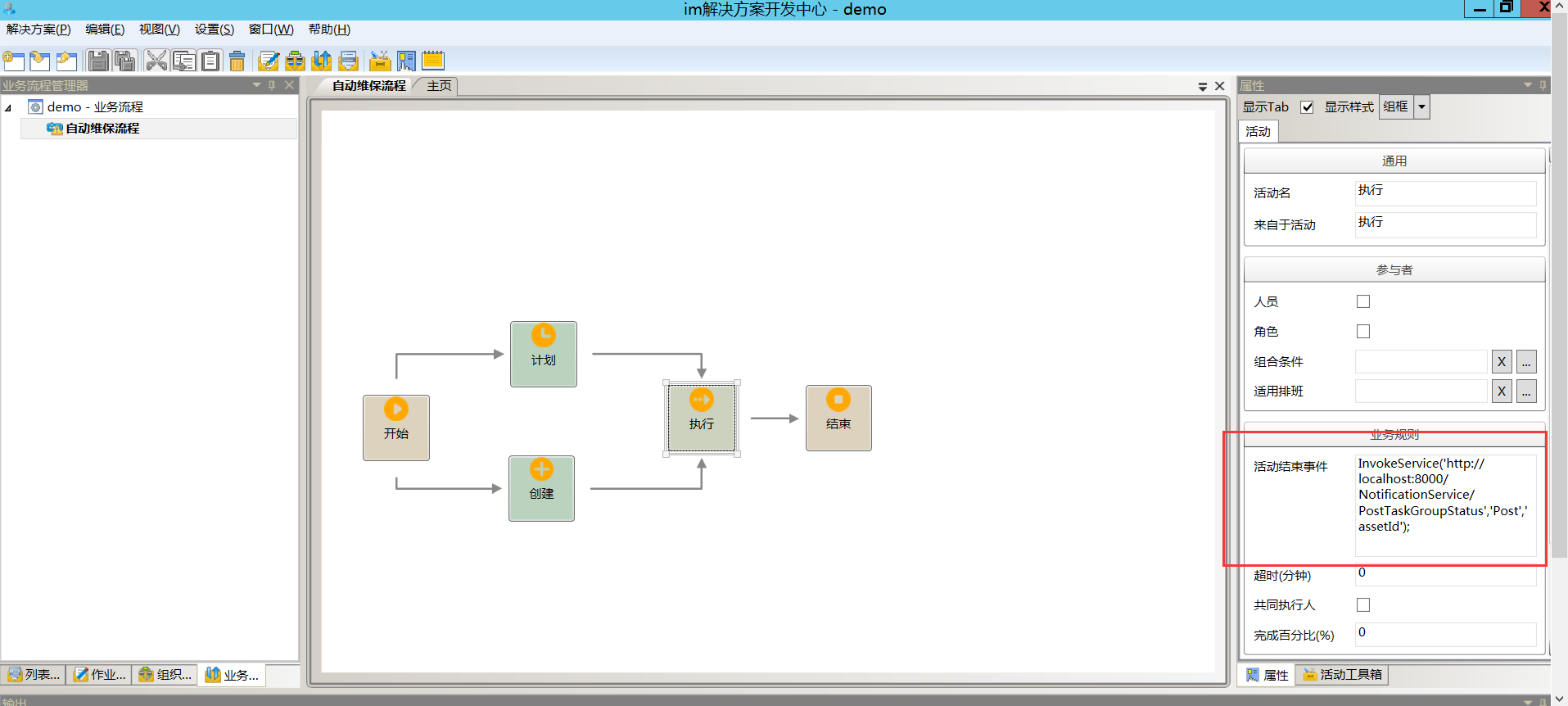

新建一个业务流程
注意

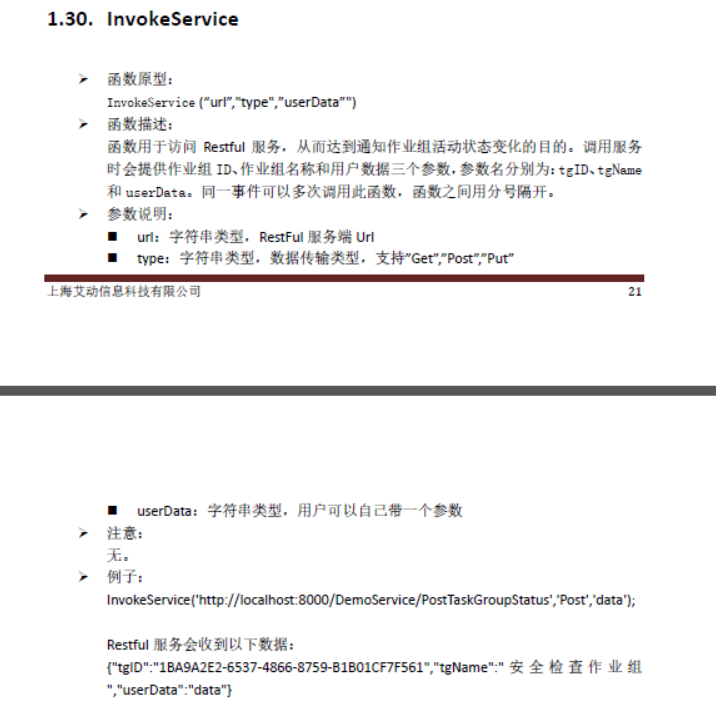

执行节点必须配置一个流程后函数，主要目的是用于访问Restful服务，从而达到通知作业组活动状态变化的目的

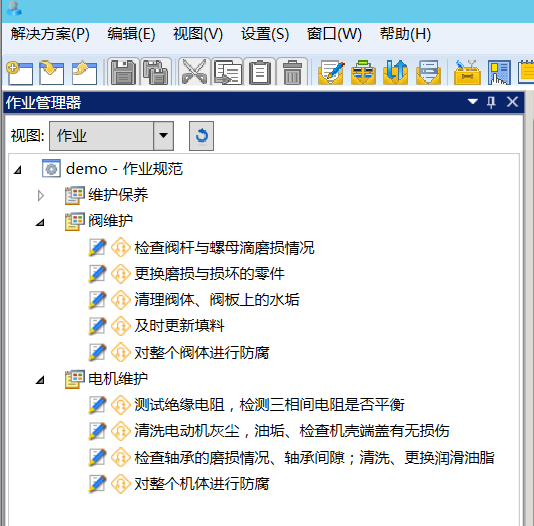

新建两个作业规范

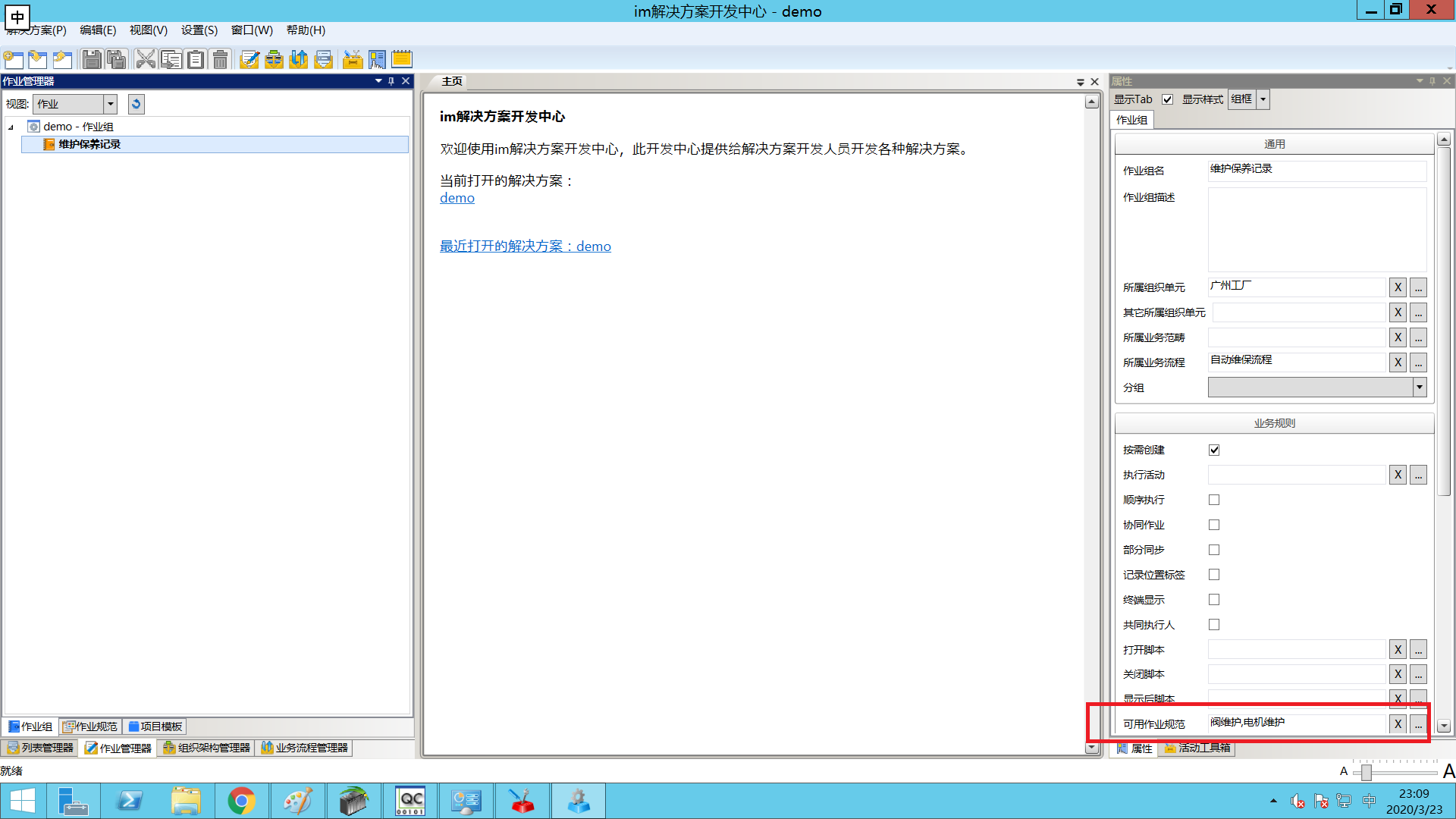

新建一个维护保养的作业组，并配置可用作业规范，选择上一步发布的两个规范

软件配置

TOPServer配置

本例以新建6个标记为例：分别是1#阀门运行次数、2#阀门运行次数、3#阀门运行次数、1#电机运行时间、2#电机运行时间、3#电机运行时间

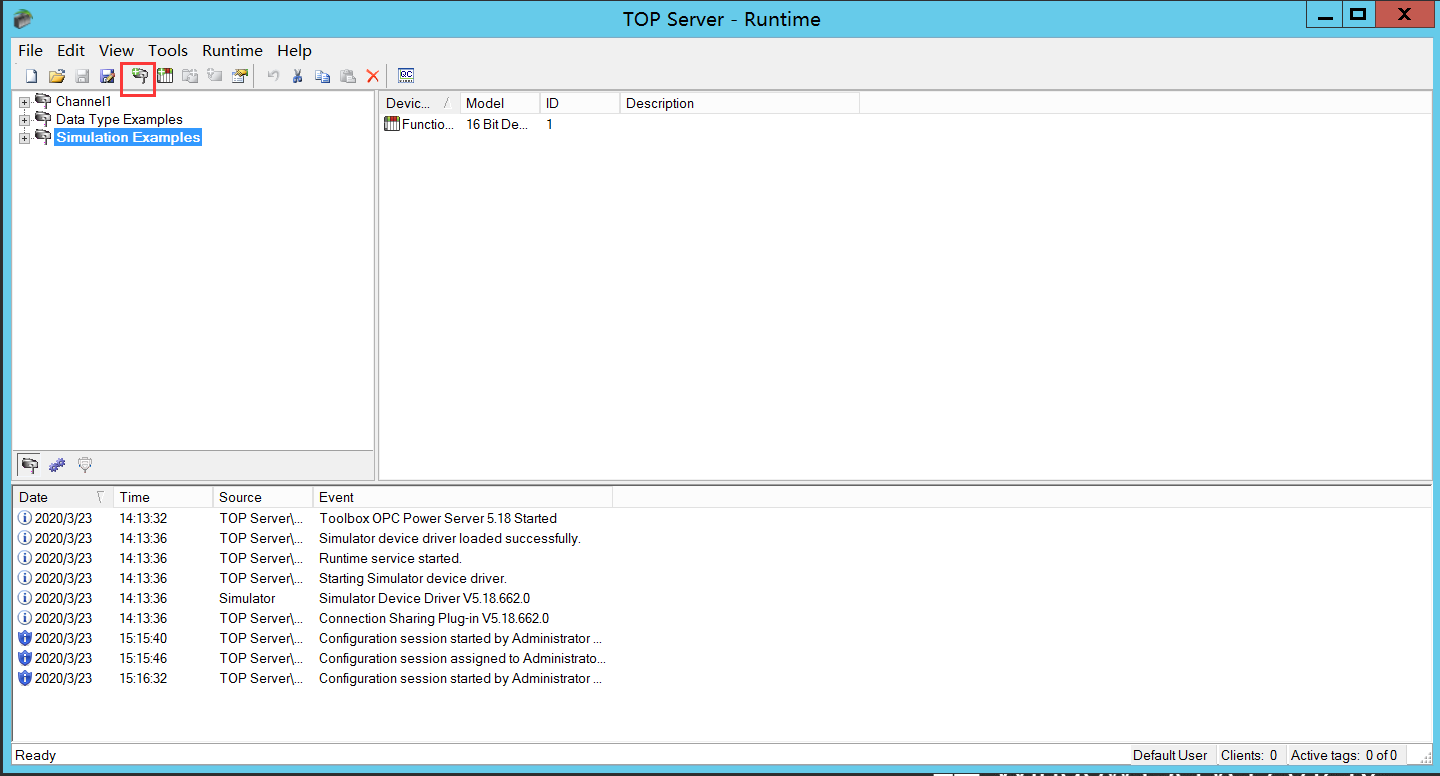

点击打开TOP Server配置程序，如图：

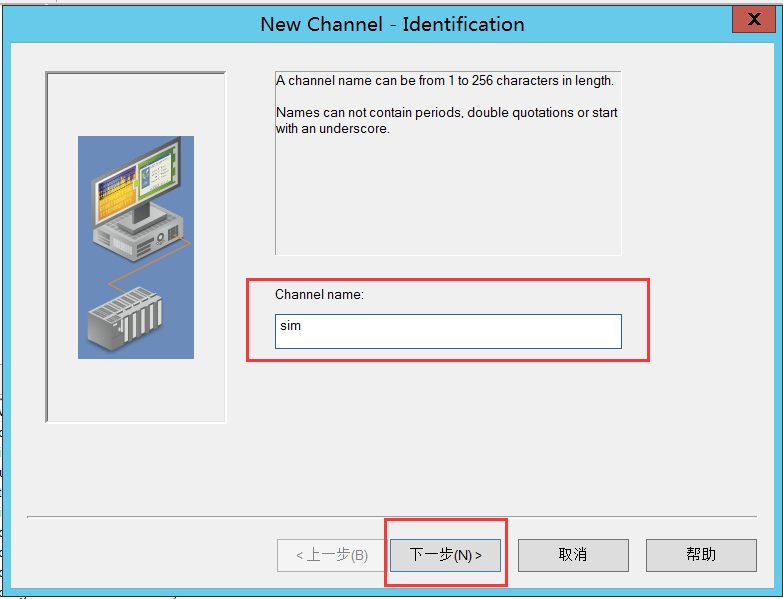

新建一个通道并命名，此例命名为sim，如图

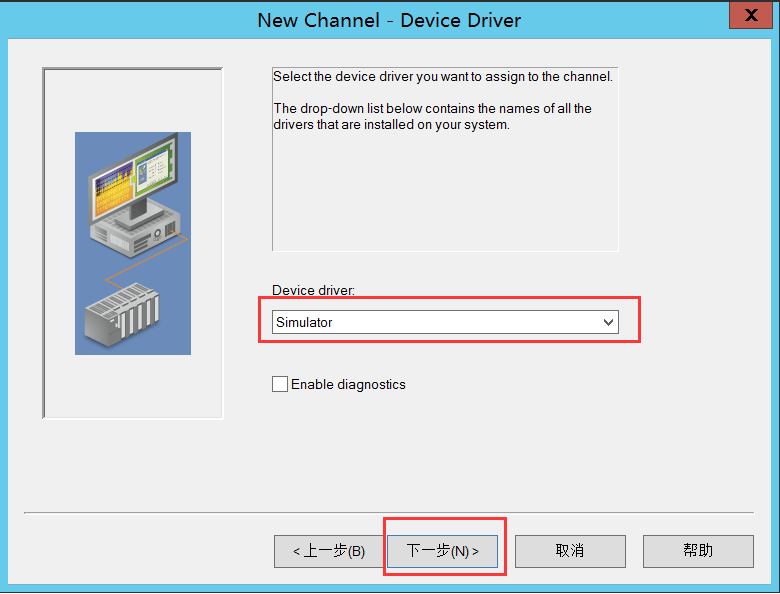

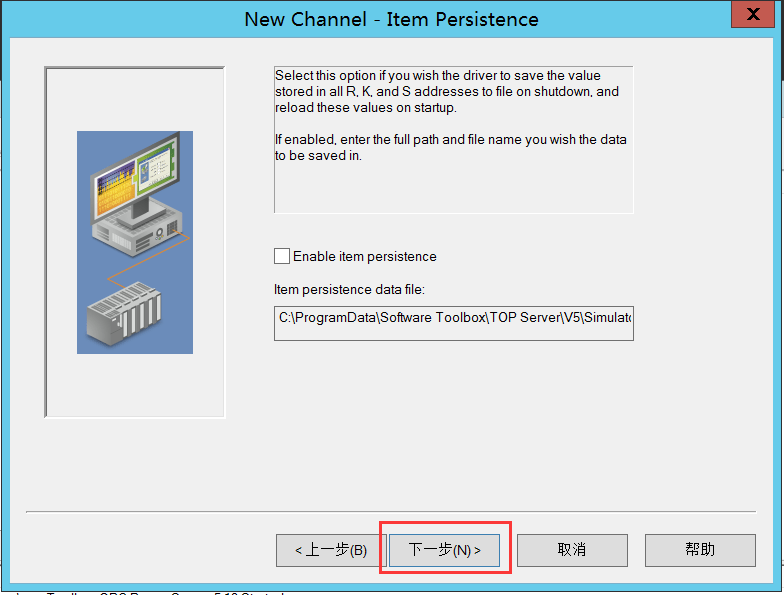

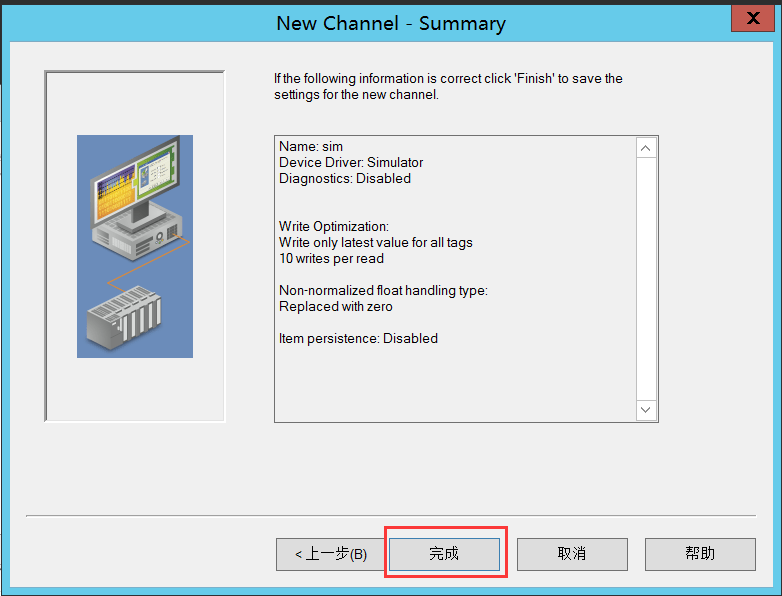

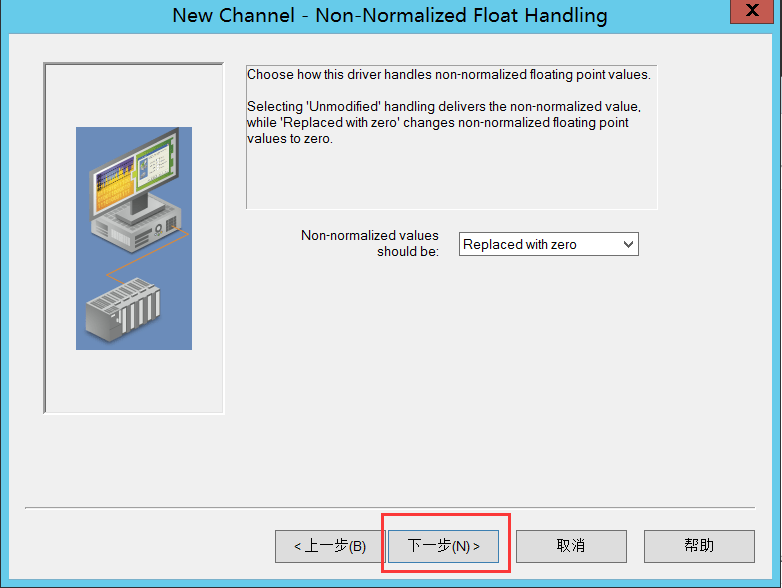

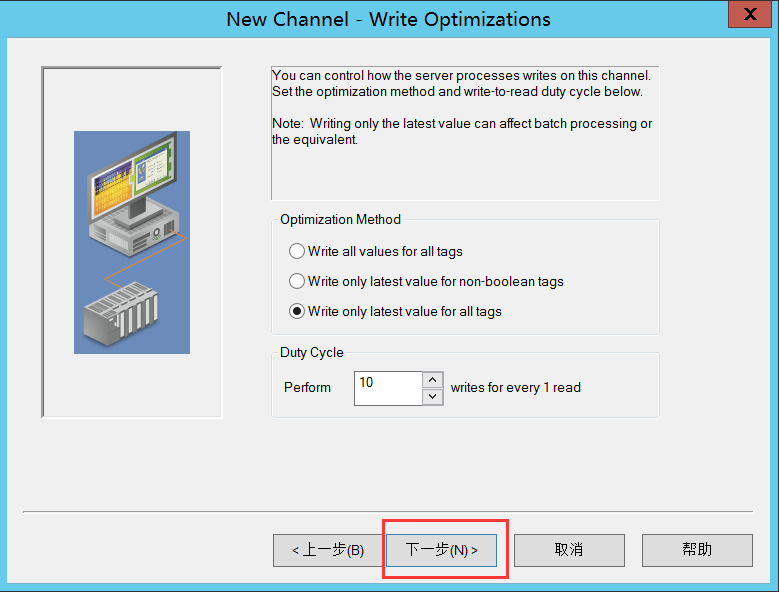

设备驱动选择Simulator，然后按默认选择点击下一步，直到结束，如图

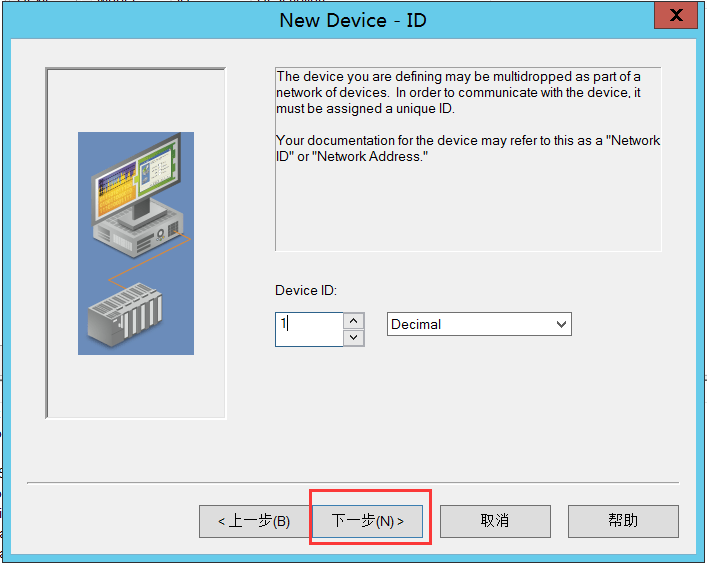

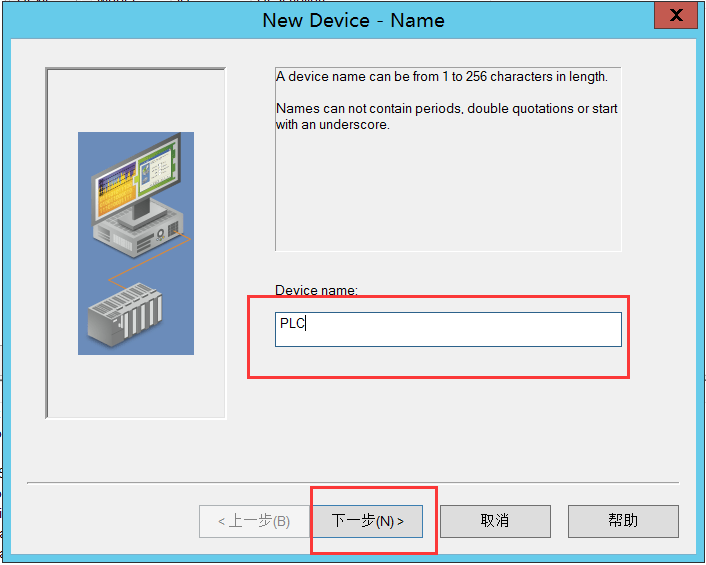

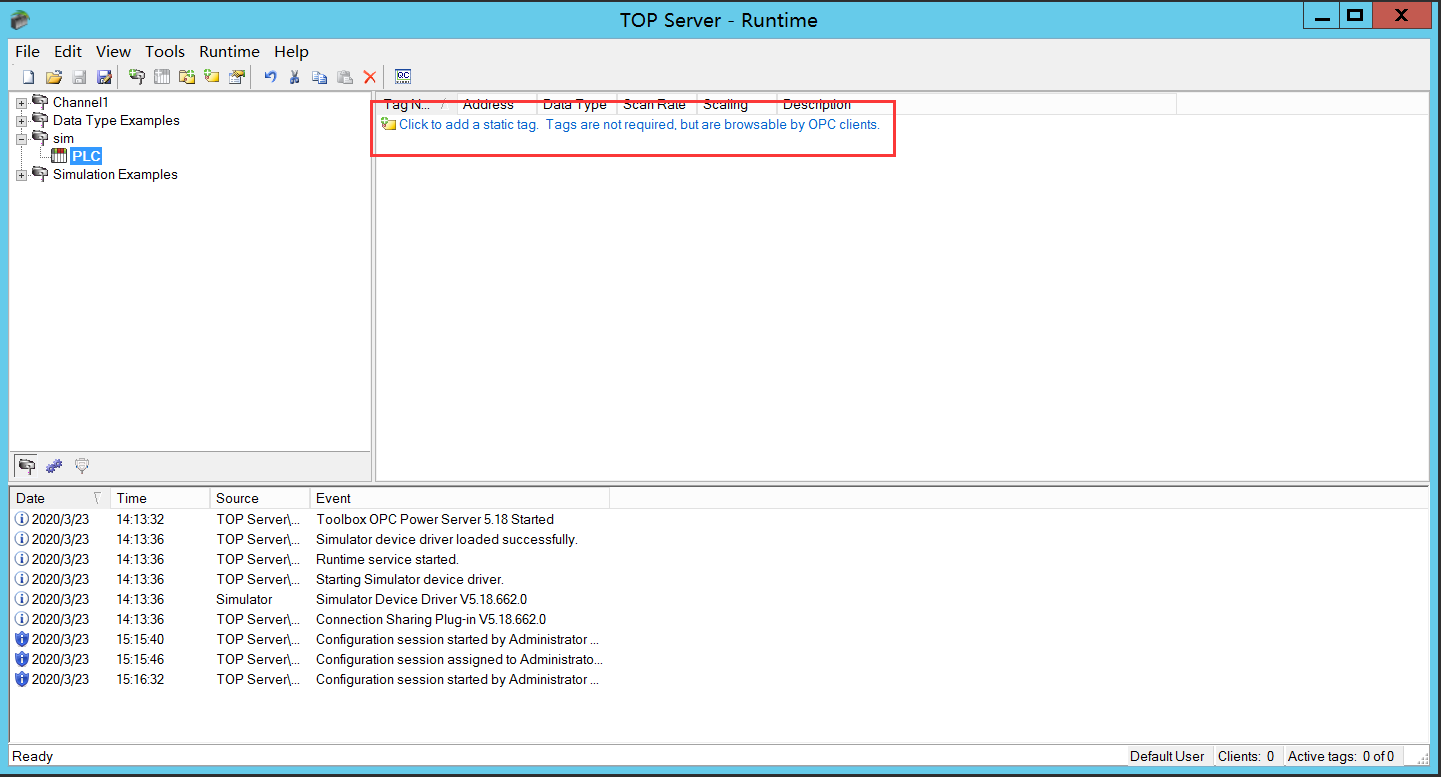

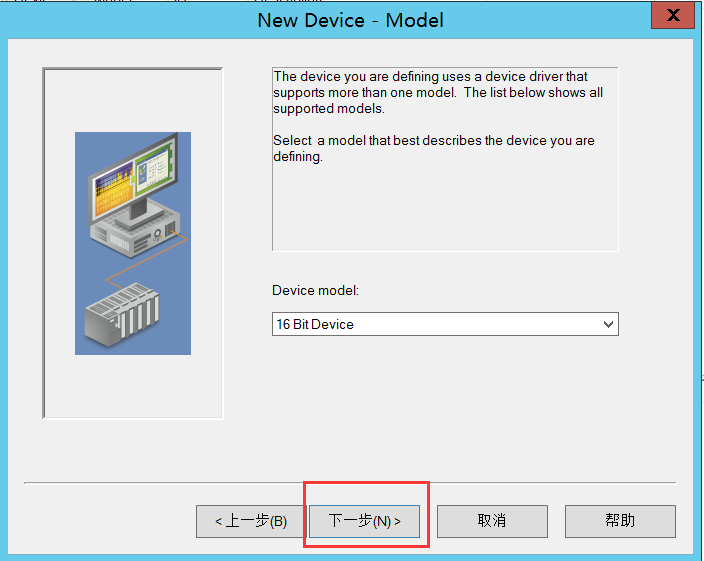

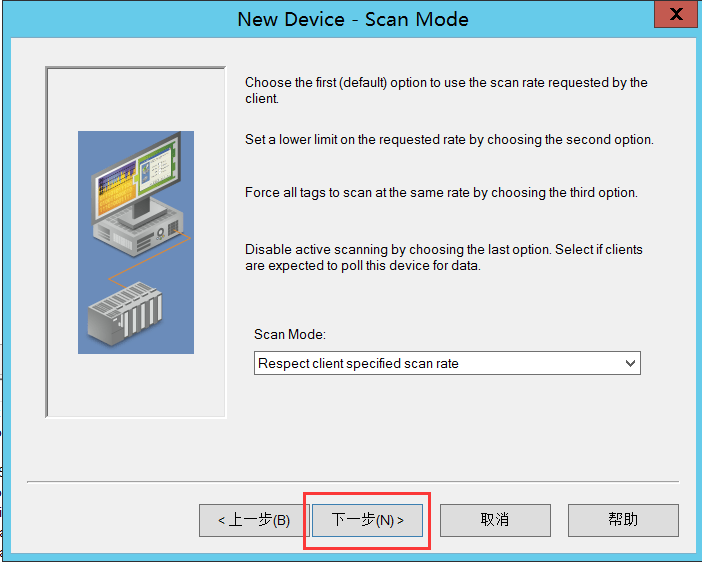

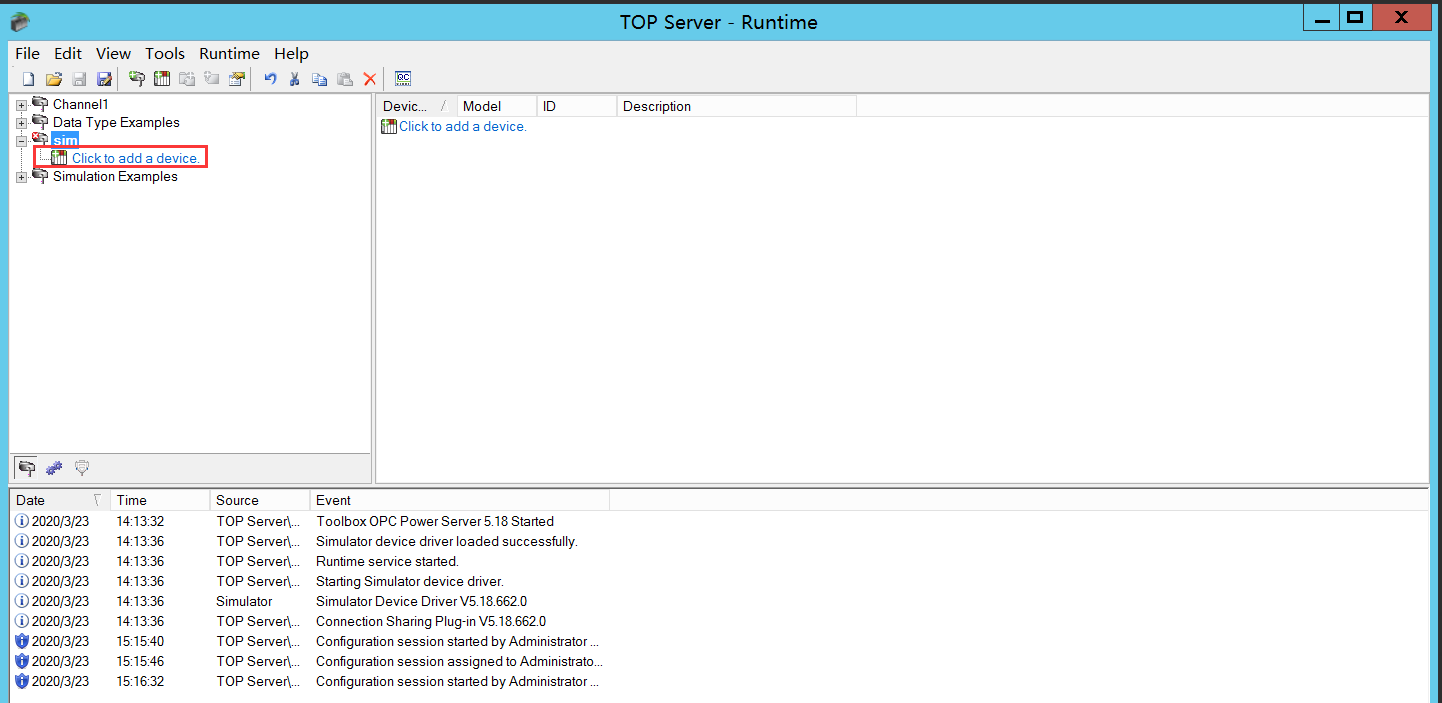

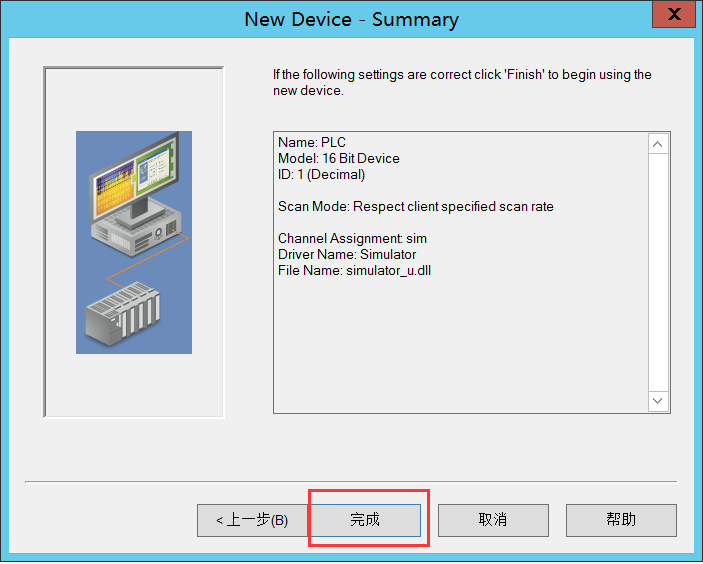

新建一个设备并命名，此例命名为PLC，然后按默认选择点击下一步，直到结束，如图

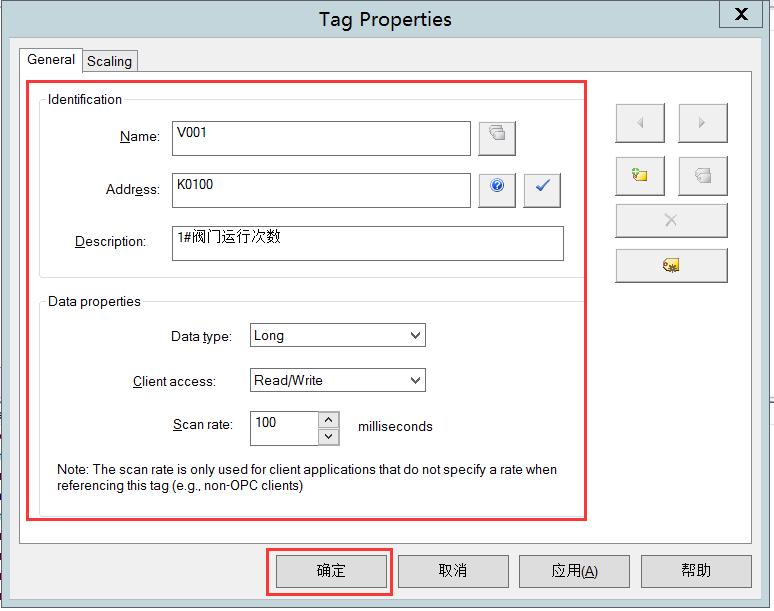

新建标记，1#阀门运行次数V001、数据类型均选择长整型，如图

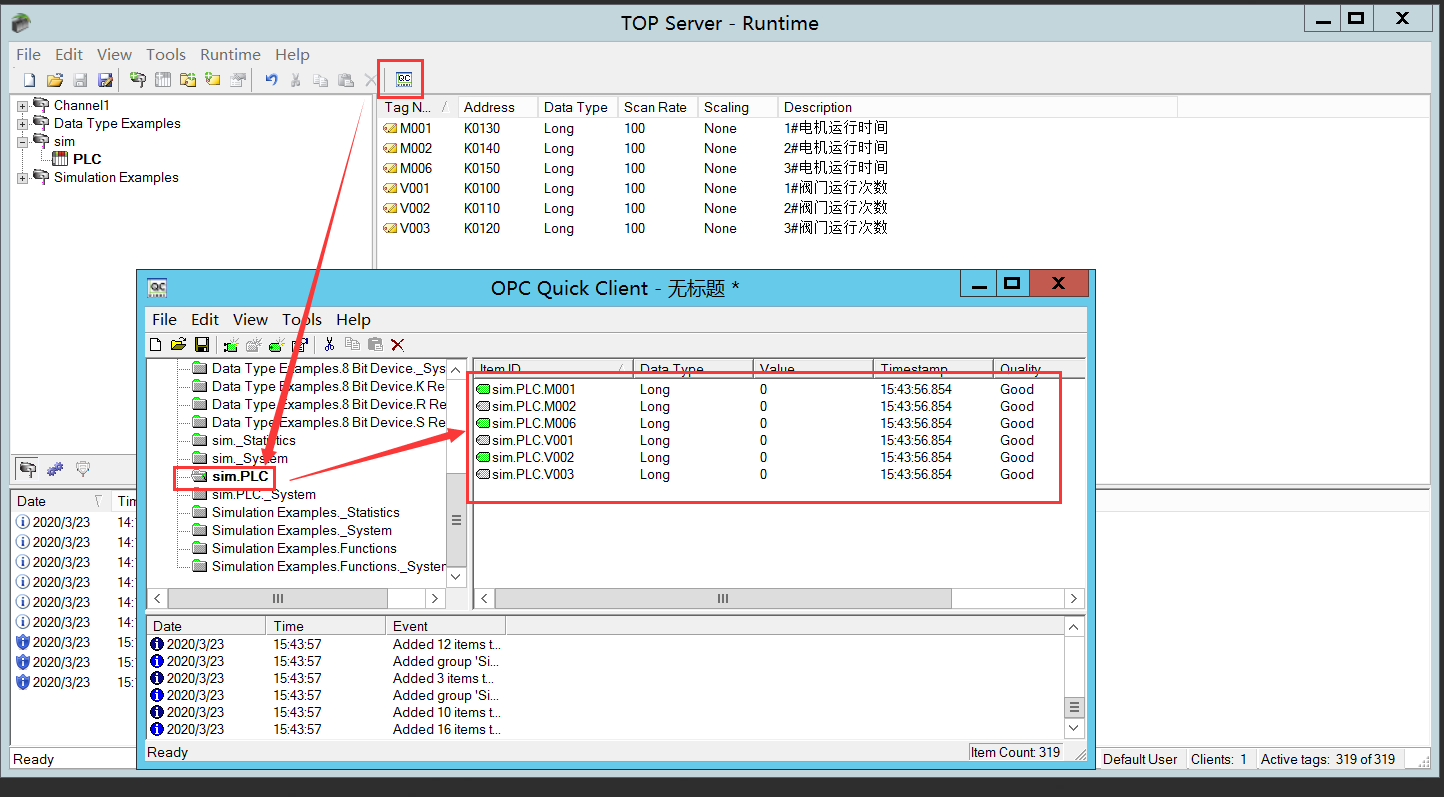

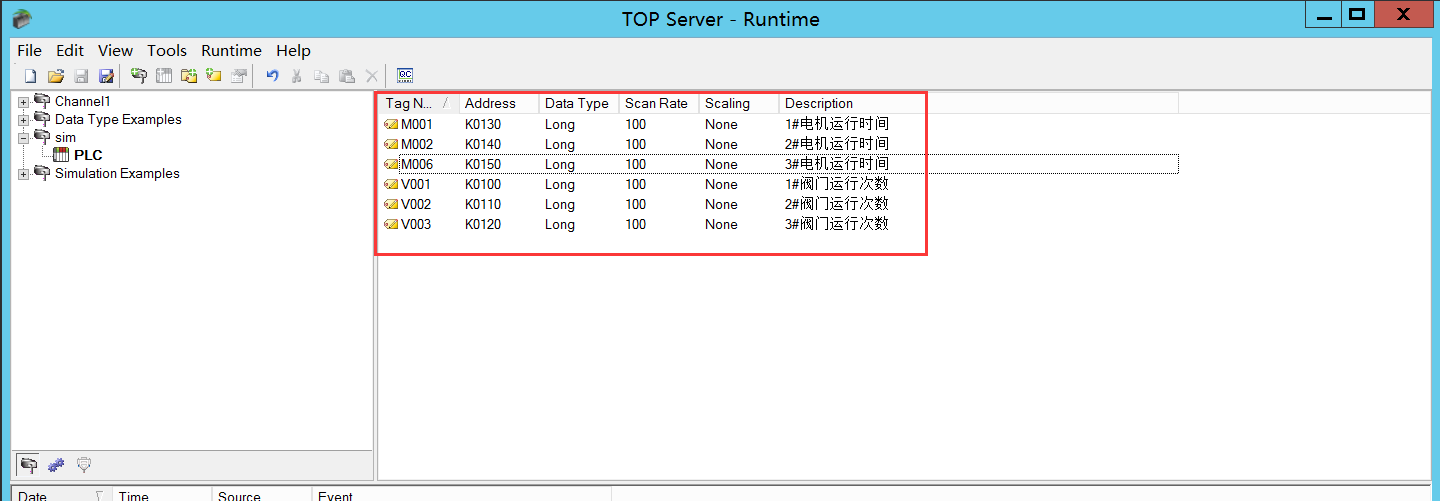

重复上一步步骤，分别新建2#阀门运行次数V002、3#阀门运行次数V003、1#电机运行时间M001、2#电机运行时间M002、3#电机运行时间M006，如图

OPC触发器配置

以上一步TOPserver中新建6个标记1#阀门运行次数V001、2#阀门运行次数V002、3#阀门运行次数V003、1#电机运行时间M001、2#电机运行时间M002、3#电机运行时间M006为例，通过OPC触发器使之与rockwelltpm demo解决方案的设备1#阀门、2#阀门、3#阀门、1#单机、2#电机、3#电机相关联

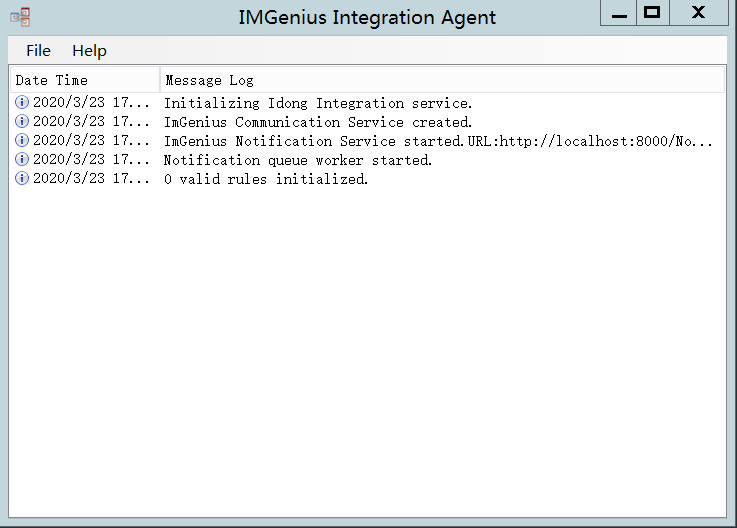

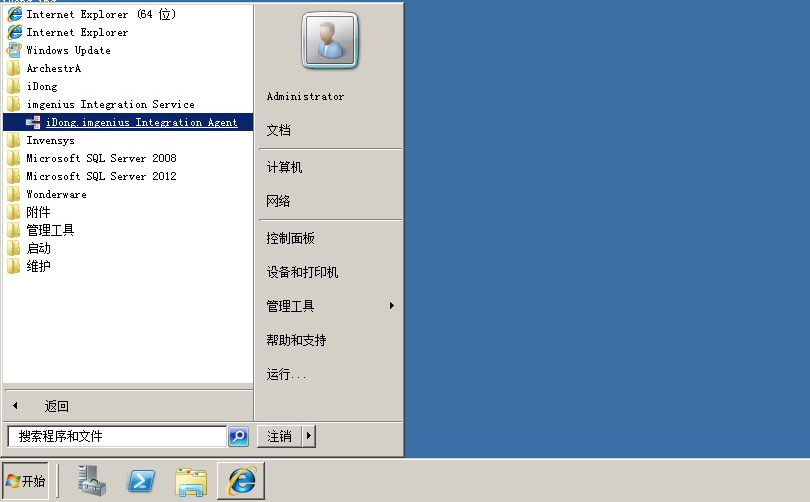

点击打开：开始菜单\程序\ rockwelltpm Integration Service\ FTIS.rockwelltpm Integration Agent ，如图
注意

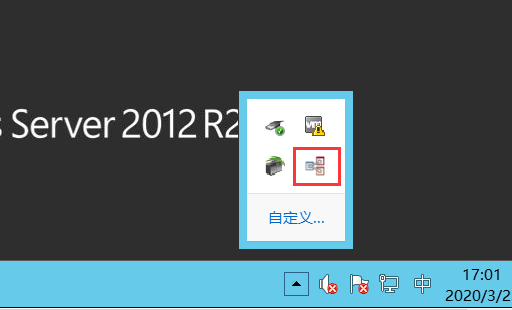

软件打开后会显示在通知栏，配置时需要在通知栏点击图标显示配置界面

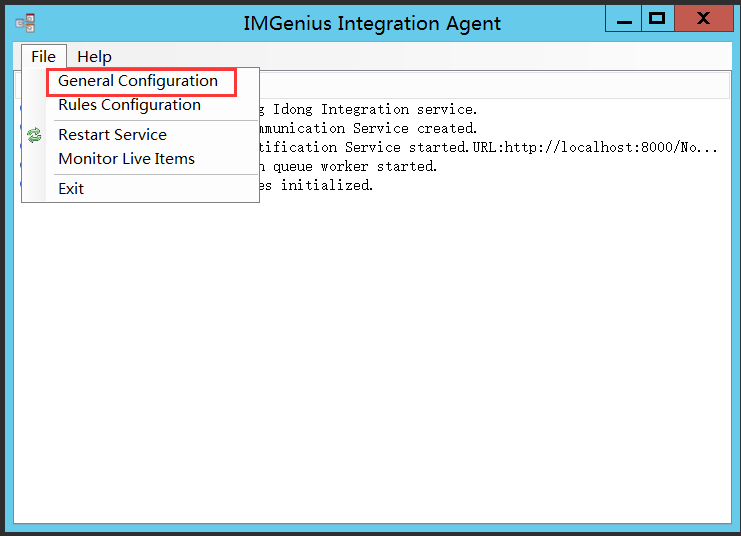

点击File，选择General Configuration，如图

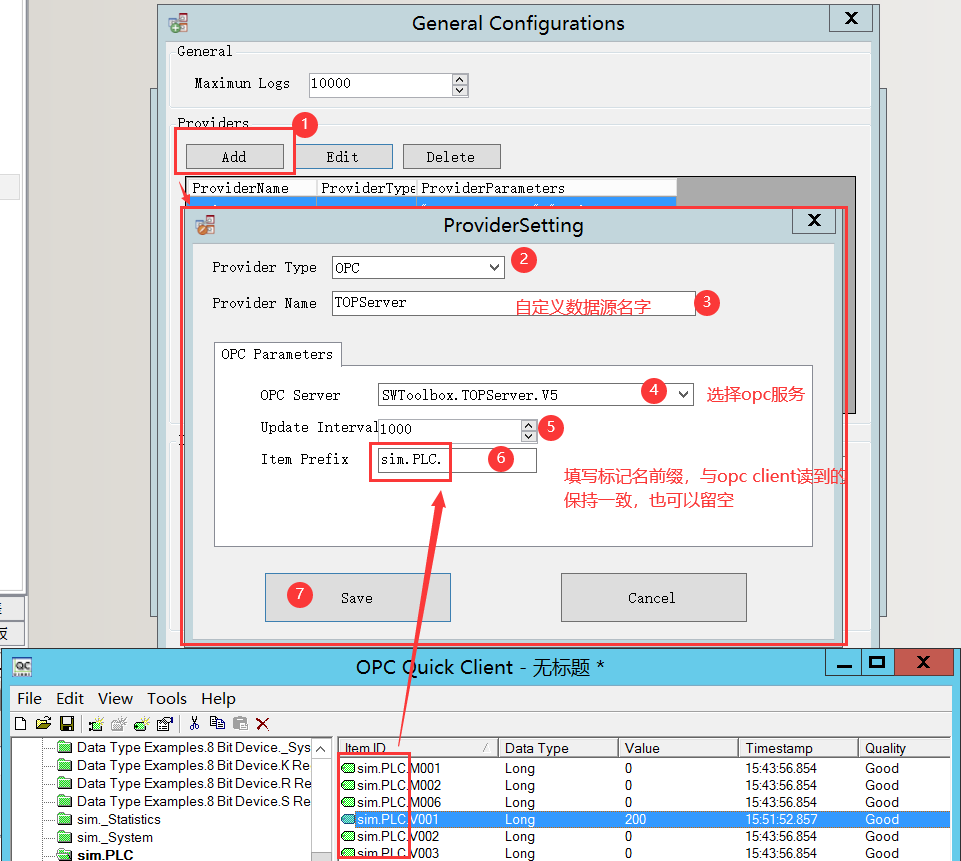

点击弹出框Providers下的Add按钮，弹出界面如下，按实际情况完成以下设置，设置完成后点击save保存设置，如图
提示
若需要对设置进行修改，选中后点击Edit按钮进入修改即可；若选中后点击Delete按钮则可以删除。

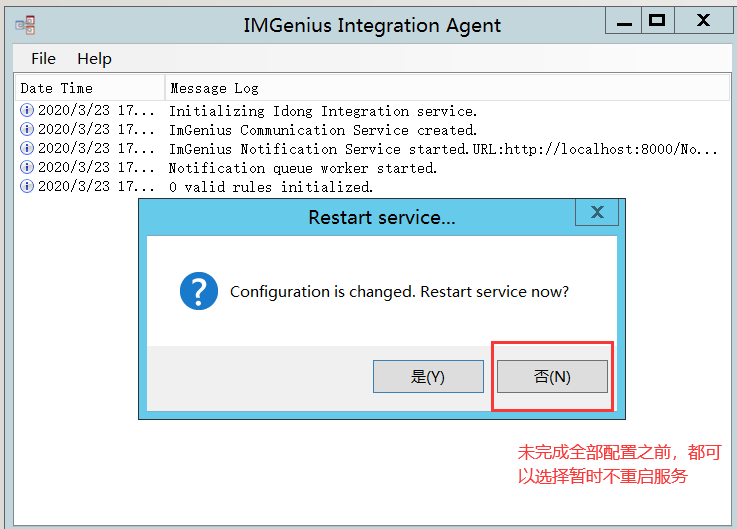

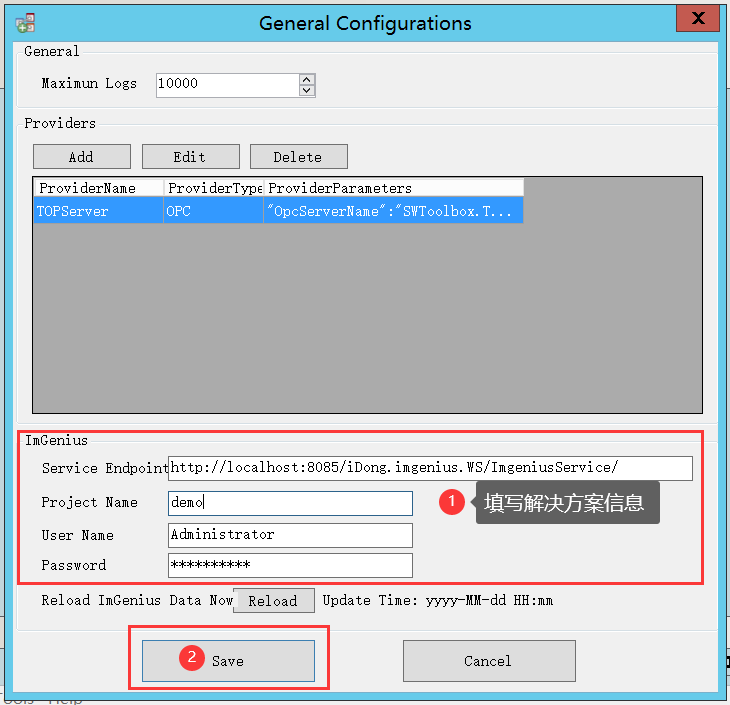

根据实际解决方案的信息填写rockwelltpm框内的内容，填写完成后点击Save保存，此时将弹出是否重启服务对话框，可暂时选“否”；
**Service Endpoint**：服务端点 **Project Name**：解决方案名称 **User Name**：超管用户名 **Password**：超管密码 **Reload**：重新加载

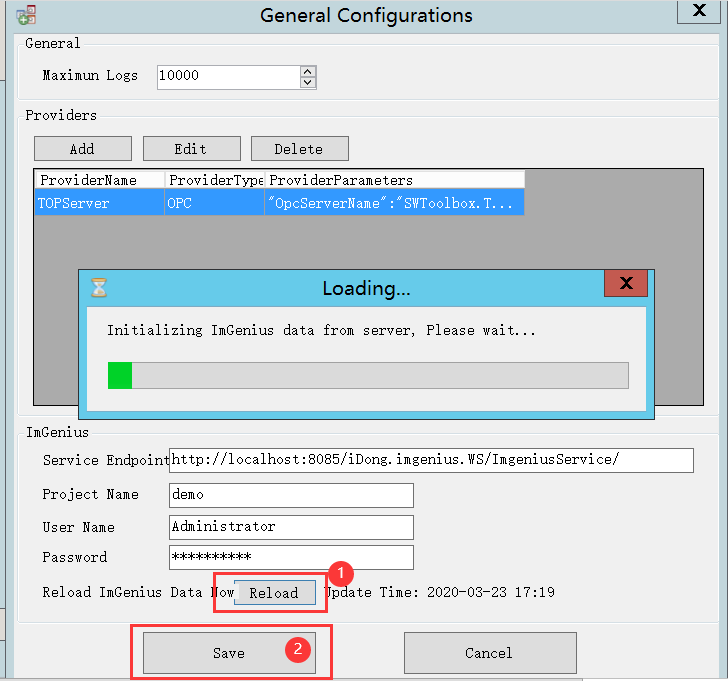

再次点击File，选择General Configuration进入配置，接着点击Reload按钮加载信息，主要是把demo解决方案的相关资产、作业组、作业规范等信息读取上来，完成后点击Save保存，此时将弹出是否重启服务对话框，可暂时选“否”；

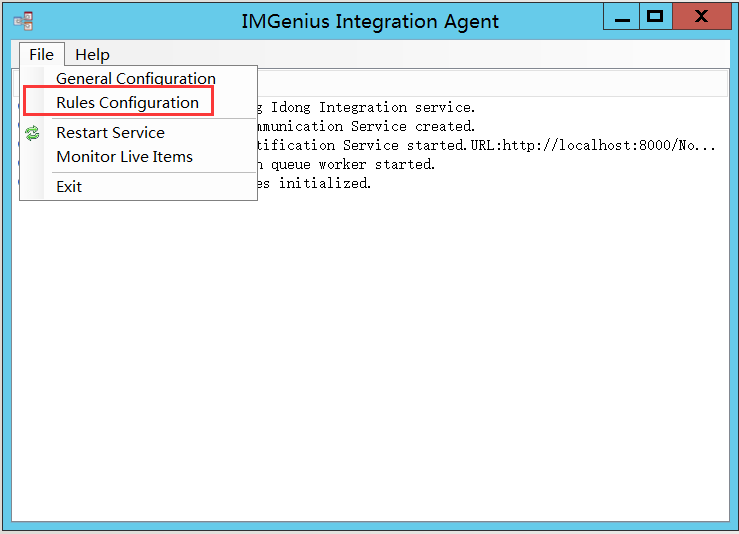

点击File，选择Rules Configuration，如图

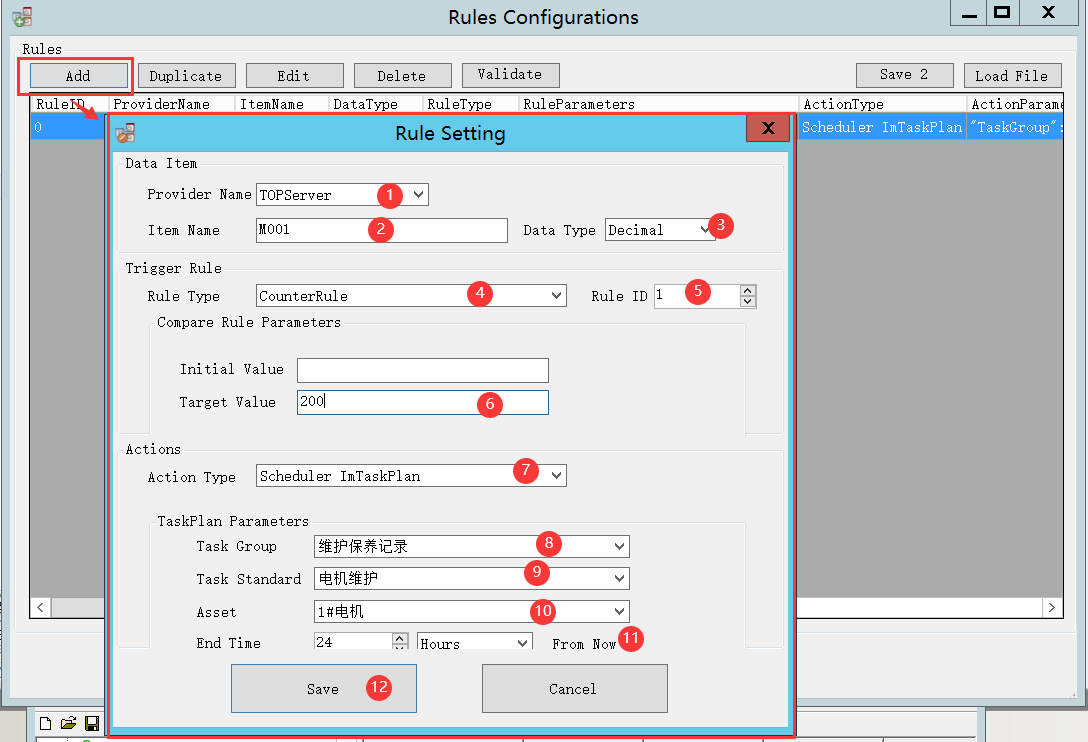

点击弹出框Rules下的Add按钮，弹出界面如下
Data Item
Provoder Name -- 数据源选择 Item Name -- 标记名，与Topserver对应 Data Type -- 数据类型，与Topserver对应，
Trigger Rule
Rule Type -- counterRule：累加模式，可以设定初始值和目标值；CompareRule：比较模式，可以选择一个比较符，然后设定目标值 Rule ID -- 默认即可，不可重复 Compare Rule Parameters -- 根据实际项目填写，本例所有点都选择当值达到200时，产生一个维保计划。
Actions
Action Type -- Scheduler ImTaskPlan：创建计划，若选择Scheduler ImTaskPlan（创建计划排程），需要填写Task Group（作业组）、Task Standard（作业规范）、Asset（资产）、持续时间，配置完成后保存；Create ImTaskJob：创建任务，若选择Create ImTaskJob（创建任务），需要填写Task Standard（作业规范）、Asset（资产）、持续时间，配置完成后保存。

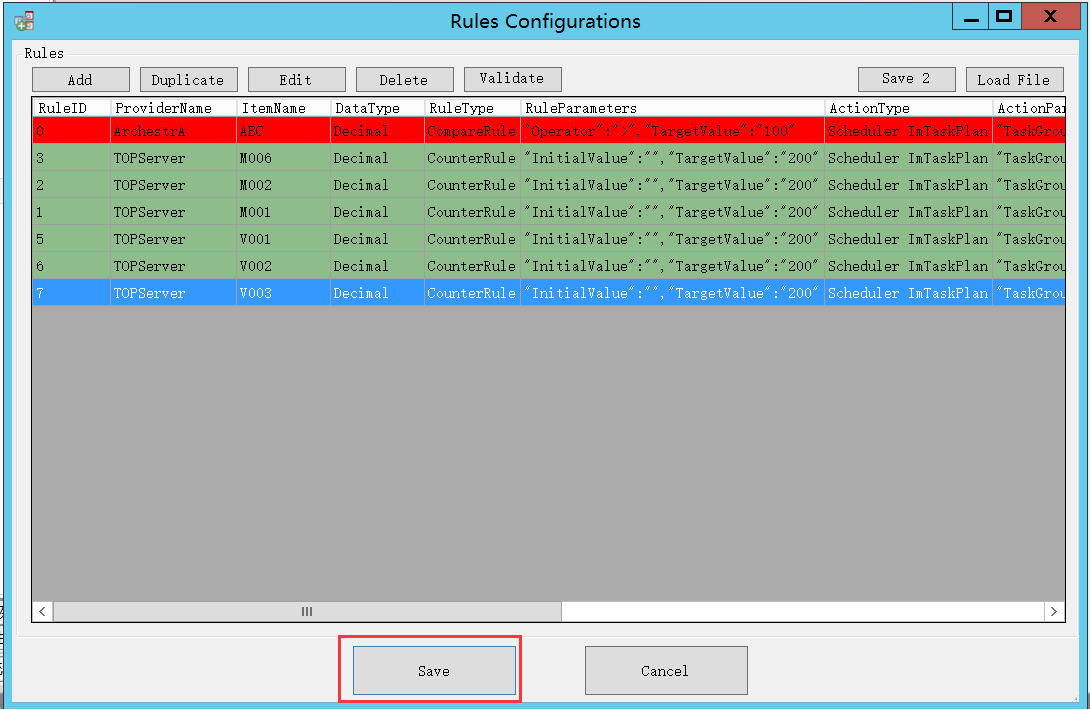

重复上一步步骤，分别新建2#阀门运行次数V002、3#阀门运行次数V003、1#电机运行时间M001、2#电机运行时间M002、3#电机运行时间M006的配置

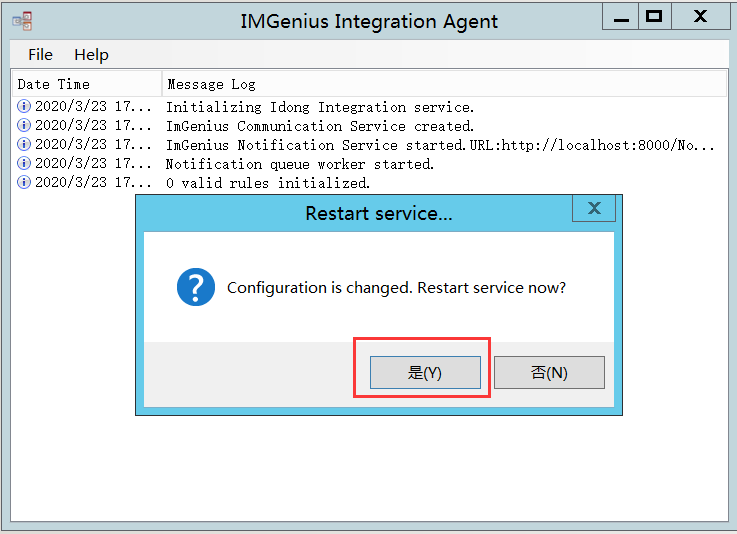

是否重启服务，选择“是”

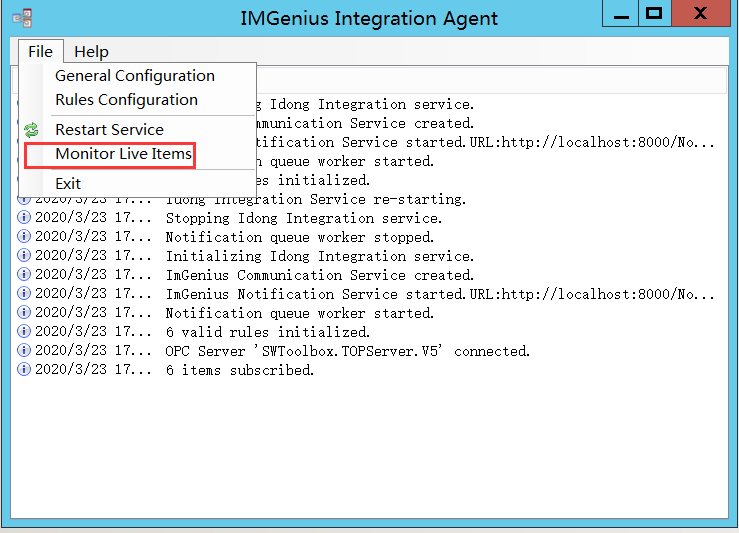

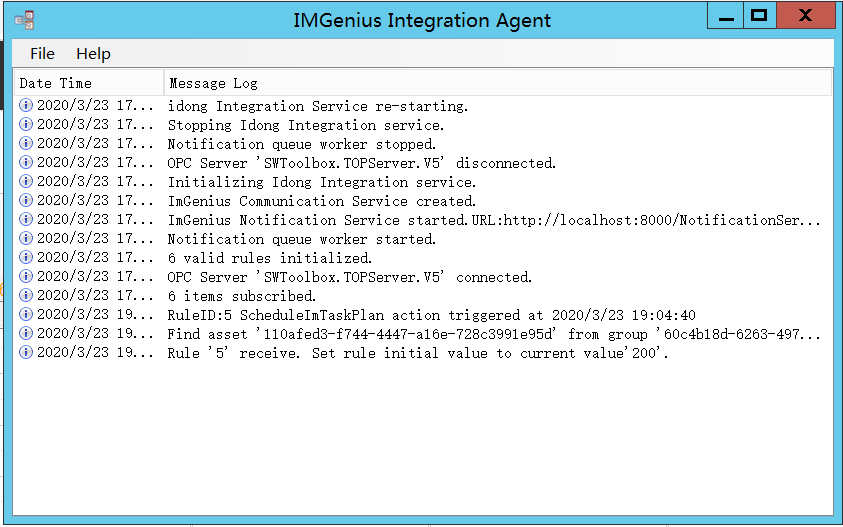

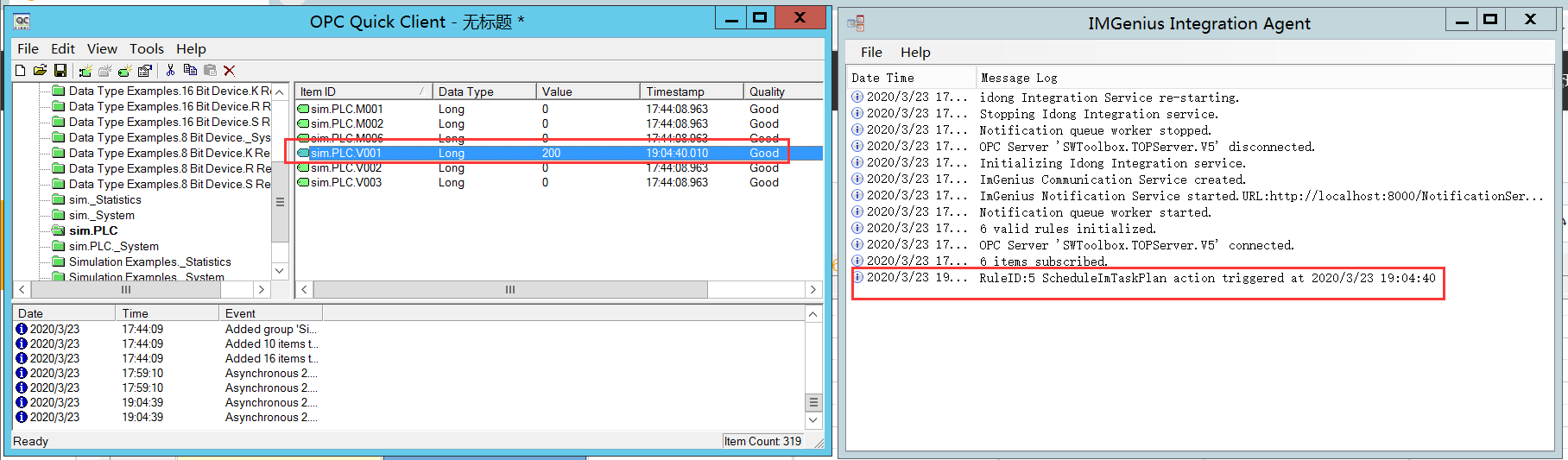

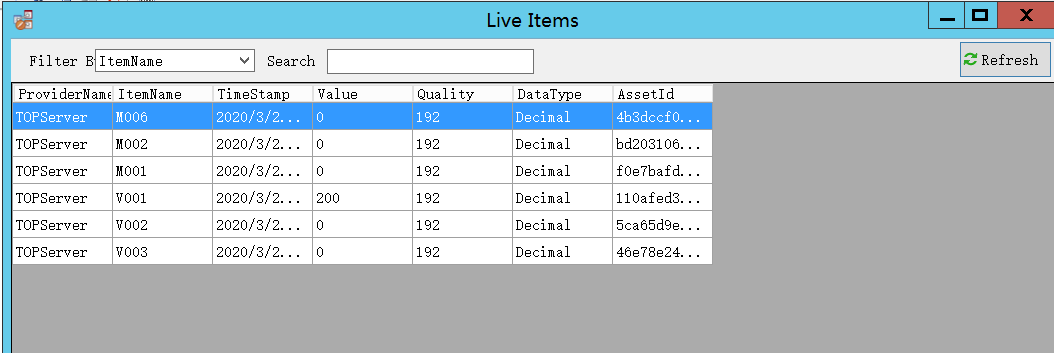

点击File，选择Monitor Live Items，可查看标记的连接状态，如图
